Folgendes zeichnet die Transportfahrwerke der Serie ECO-Skate XL (PU) aus:

  • Deichsel und VerbindungsstangeDie Transportfahrwerke der XL-Serie werden serienmäßig mit Deichsel und Verbindungsstangen ausgeliefert. Sonderlängen erhältlich auf Anfrage.
  • EinzellagerungBei den Fahrwerken der XL-Serie ist jede Rolle einzeln gelagert. Bei eventuell kurzzeitiger Überlast wird damit ein Durchbiegen der Achse verhindert.
  • Stabile VerbindungsstangenRobuste Verbindungsstangen aus stabilem verzinktem Vierkantrohr. Sonderlängen erhältlich auf Anfrage.
  • KombinierbarDie XL-Serie kann beliebig untereinander und mit Fahrwerken der Serien BALANCE und DUO XL kombiniert werden. Die Summe der Einzeltraglasten ergibt die Gesamttraglast.
  • HTS PolyurethanrollenDie XL (PU) Fahrwerke werden serienmäßig mit HTS Polyurethanrollen ausgestattet. Diese können auch einzeln bestellt werden.

Für spezielle Anwendungsfälle, in denen unsere Standardgeräte aus dem Seriensortiment nicht ausreichen, konstruieren wir individuell auf die Kunden zugeschnittene Sonderlösungen.

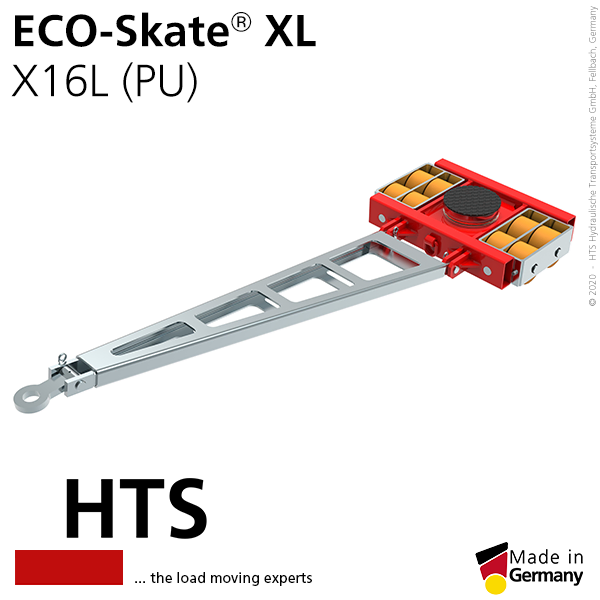

ECO-Skate-XL-X16L-PU

X16L (PU)

Artikelnummer
Artikelnummer 10.160.02.10
Traglast
Traglast 16000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 8 St.
Auflagefläche
Auflagefläche Ø 220 mm
Maße L x B x H
Maße L x B x H 568 x 724 x 180 mm
Deichsellänge
Deichsellänge 1620 mm
Gewicht
Gewicht 133 kg

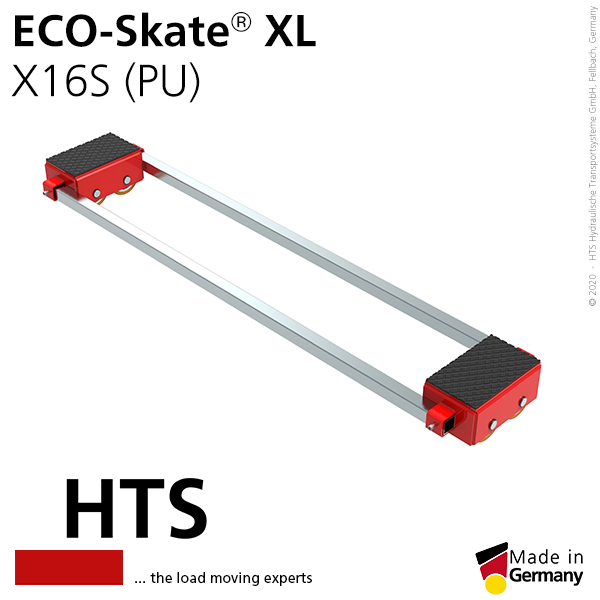

ECO-Skate-XL-X16S-PU

X16S (PU)

Artikelnummer
Artikelnummer 10.160.02.20
Traglast
Traglast 2 x 8000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 2 x 4 St.
Auflagefläche
Auflagefläche 318 x 190 mm
Maße L x B x H
Maße L x B x H 456 x 216 x 180 mm
Verstellbarkeit
Verstellbarkeit 220 — 1940 mm
Gewicht
Gewicht 87 kg

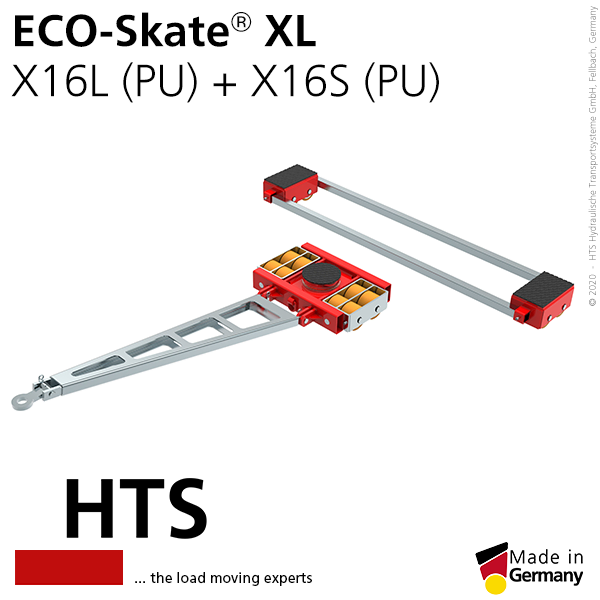

ECO-Skate-XL-X16L-PU-X16S-PU-Set

X16L (PU) + X16S Set (PU)

Artikelnummer
Artikelnummer 10.160.02.xx
Traglast
Traglast 32000 kg

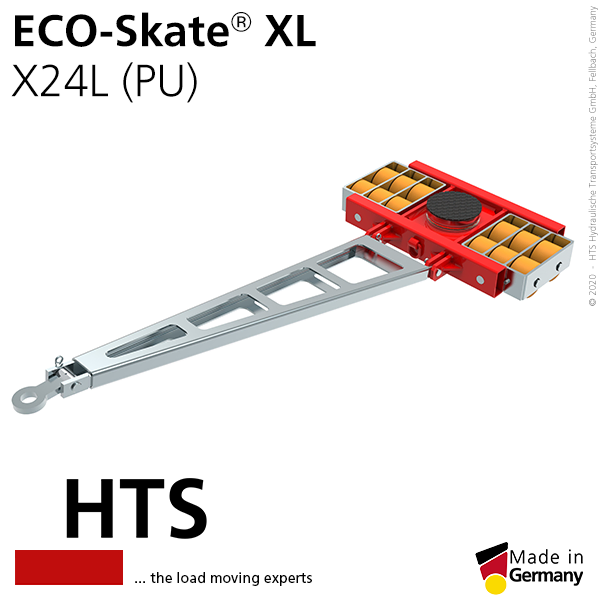

ECO-Skate-XL-X24L-PU

X24L (PU)

Artikelnummer
Artikelnummer 10.240.02.10
Traglast
Traglast 24000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 12 St.
Auflagefläche
Auflagefläche Ø 220 mm
Maße L x B x H
Maße L x B x H 567 x 931 x 180 mm
Deichsellänge
Deichsellänge 1620 mm
Gewicht
Gewicht 158 kg

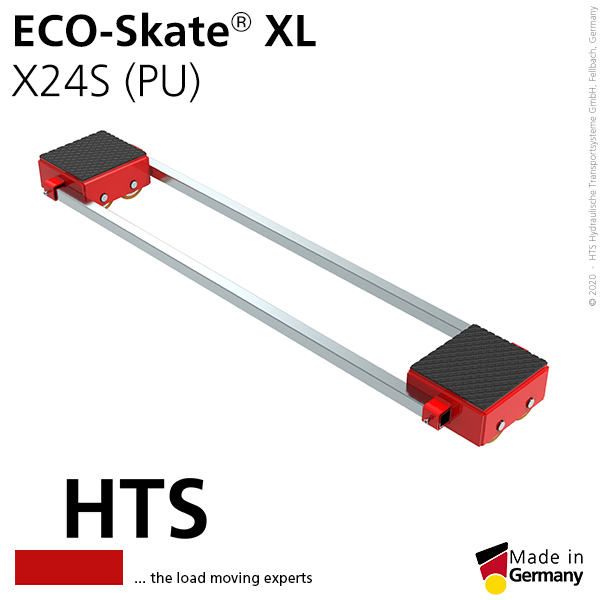

ECO-Skate-XL-X24S-PU

X24S (PU)

Artikelnummer
Artikelnummer 10.240.02.20
Traglast
Traglast 2 x 12000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 2 x 6 St.
Auflagefläche
Auflagefläche 318 x 285 mm
Maße L x B x H
Maße L x B x H 456 x 313 x 180 mm
Verstellbarkeit
Verstellbarkeit 320 — 1940 mm
Gewicht
Gewicht 119 kg

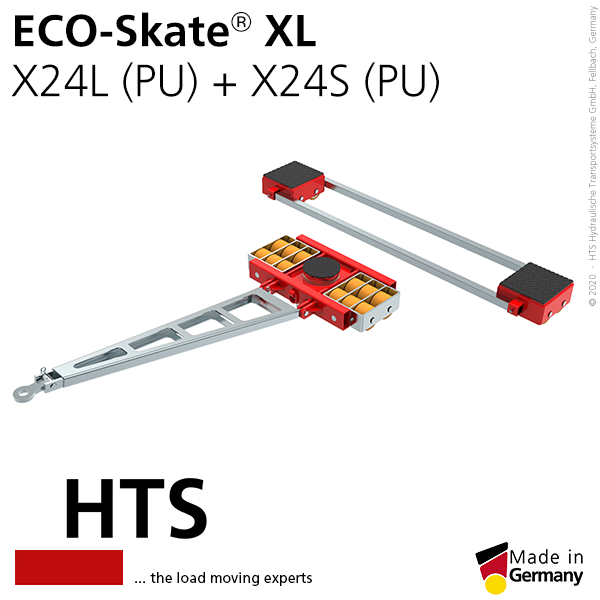

ECO-Skate-XL-X24L-PU-X24S-PU-Set

X24L (PU) + X24S (PU) Set

Artikelnummer
Artikelnummer 10.240.02.xx
Traglast
Traglast 48000 kg

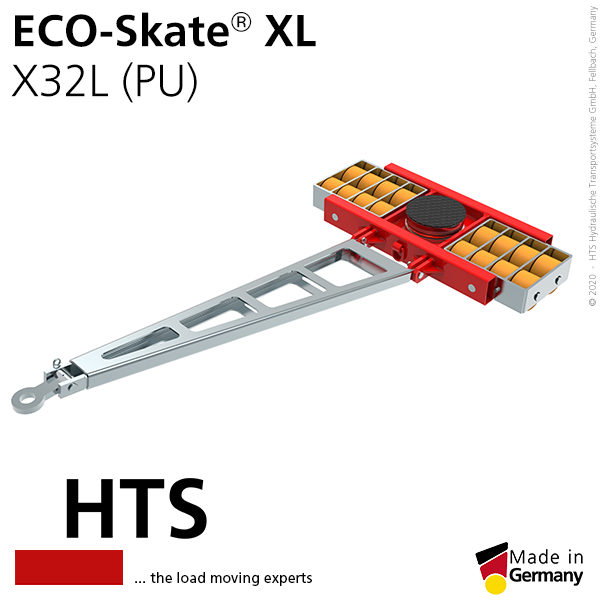

ECO-Skate-XL-X32L-PU

X32L (PU)

Artikelnummer
Artikelnummer 10.320.02.10
Traglast
Traglast 32000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 16 St.
Auflagefläche
Auflagefläche Ø 250 mm
Maße L x B x H
Maße L x B x H 567 x 1138 x180 mm
Deichsellänge
Deichsellänge 1620 mm
Gewicht
Gewicht 196 kg

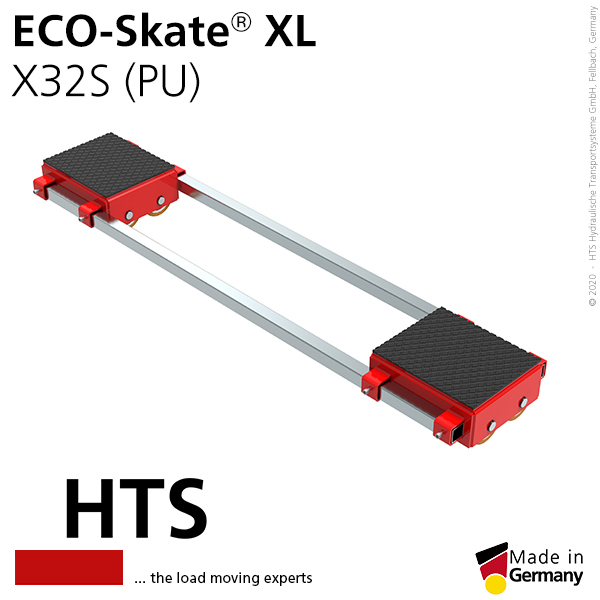

ECO-Skate-XL-X32S-PU-174px

X32S (PU)

Artikelnummer
Artikelnummer 10.320.02.20
Traglast
Traglast 2 x 16000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 2 x 8 St.
Auflagefläche
Auflagefläche 318 x 382 mm
Maße L x B x H
Maße L x B x H 456 x 410 x 180 mm
Verstellbarkeit
Verstellbarkeit 420 — 1660 mm
Gewicht
Gewicht 151 kg

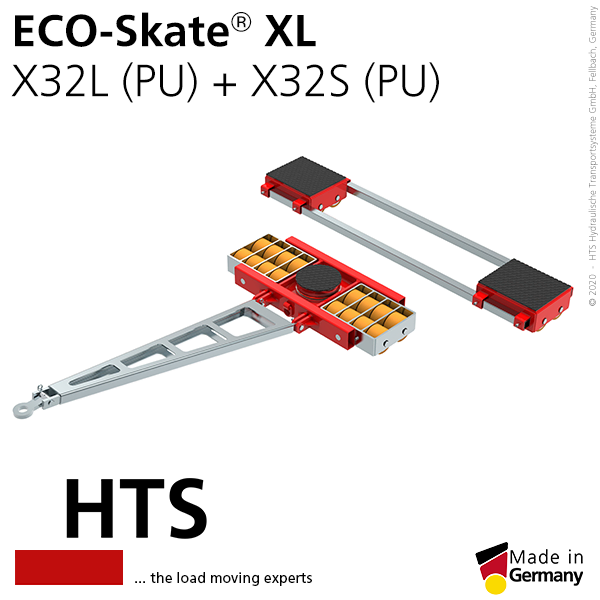

ECO-Skate-XL-X32L-PU-X32S-PU-Set

X32L (PU) + X32S (PU) Set

Artikelnummer
Artikelnummer 10.320.02.xx
Traglast
Traglast 64000 kg

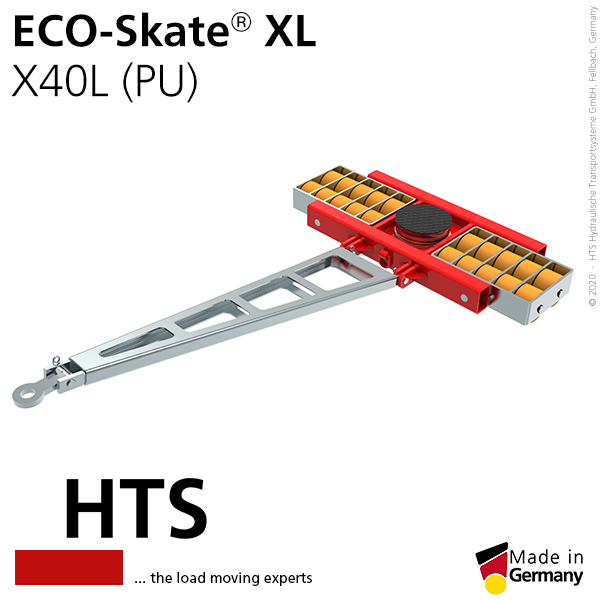

ECO-Skate-XL-X40L-PU

X40L (PU)

Artikelnummer
Artikelnummer 10.400.02.10
Traglast
Traglast 40000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 20 St.
Auflagefläche
Auflagefläche Ø 250 mm
Maße L x B x H
Maße L x B x H 607 x 1335 x 180 mm
Deichsellänge
Deichsellänge 1620 mm
Gewicht
Gewicht 230 kg

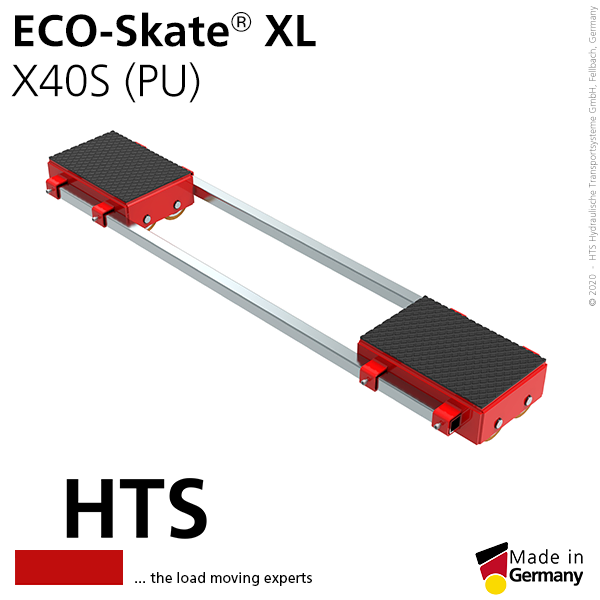

ECO-Skate-XL-X40S-PU

X40S (PU)

Artikelnummer
Artikelnummer 10.400.02.20
Traglast
Traglast 2 x 20000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 2 x 10 St.
Auflagefläche
Auflagefläche 318 x 480 mm
Maße L x B x H
Maße L x B x H 456 x 507 x108 mm
Verstellbarkeit
Verstellbarkeit 550 — 1650 mm
Gewicht
Gewicht 192 kg

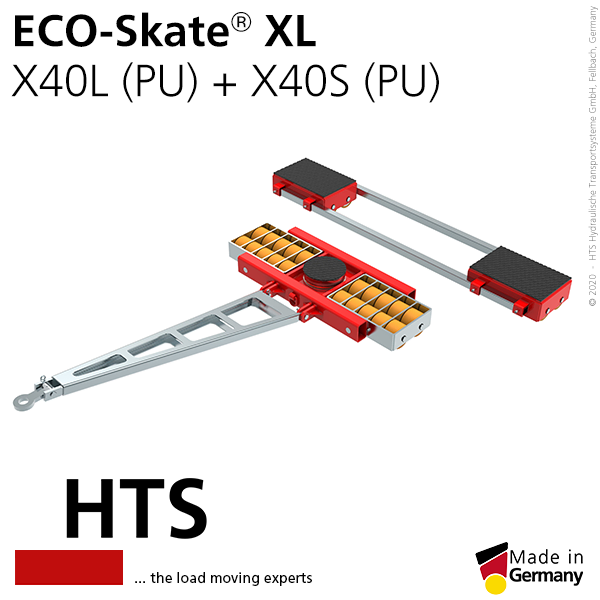

ECO-Skate-XL-X40L-PU-X40S-PU-Set

X40L (PU) + X40S (PU) Set

Artikelnummer
Artikelnummer 10.400.02.xx
Traglast
Traglast 80000 kg

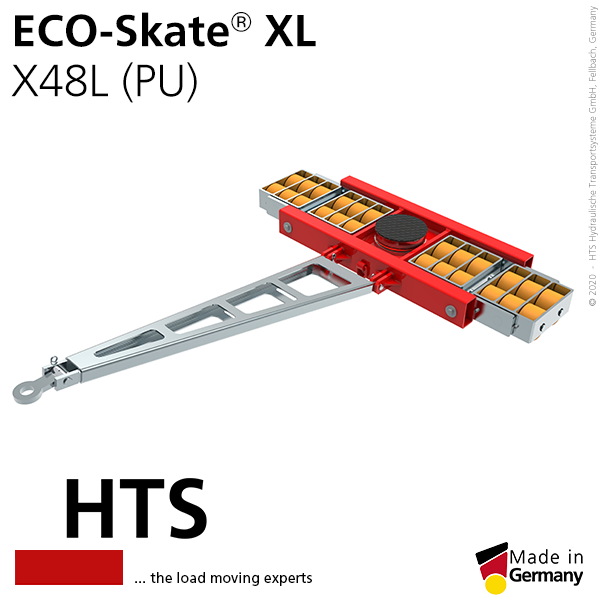

ECO-Skate-XL-X48L-PU

X48L (PU)

Artikelnummer
Artikelnummer 10.480.02.10
Traglast
Traglast 48000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 24 St.
Auflagefläche
Auflagefläche Ø 250 mm
Maße L x B x H
Maße L x B x H 660 x 1671 x 180 mm
Deichsellänge
Deichsellänge 1620 mm
Gewicht
Gewicht 319 kg

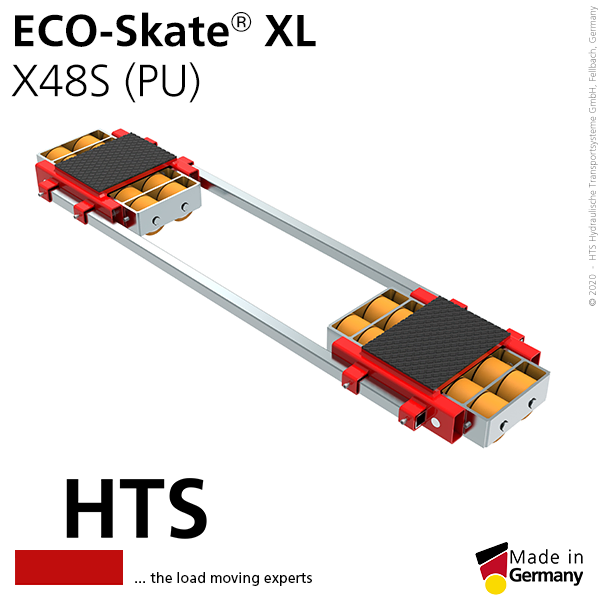

ECO-Skate-XL-X48S-PU

X48S (PU)

Artikelnummer
Artikelnummer 10.480.02.20
Traglast
Traglast 2 x 24000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 2 x 12 St.
Auflagefläche
Auflagefläche 400 x 300 mm
Maße L x B x H
Maße L x B x H 579 x 692 x 180 mm
Verstellbarkeit
Verstellbarkeit 700 — 1690 mm
Gewicht
Gewicht 264 kg
ECO-Skate-XL-X48L-PU-X48S-PU-Set

X48L (PU) + X48S (PU) Set

Artikelnummer
Artikelnummer 10.480.02.xx
Traglast
Traglast 96000 kg

X64S (PU)

Artikelnummer
Artikelnummer 10.640.02.20
Traglast
Traglast 2 x 32000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 2 x 16 St.
Auflagefläche
Auflagefläche 400 x 300 mm
Maße L x B x H
Maße L x B x H 587 x 898 x 180 mm
Verstellbarkeit
Verstellbarkeit 900 — 1600 mm
Gewicht
Gewicht 328 kg
Bild folgt

X48L (PU) + X64S (PU) Set

Artikelnummer
Artikelnummer 10.640.02.20 + 10.480.02.10
Traglast
Traglast 112000 kg
