Folgendes zeichnet die Transportfahrwerke der Serie ECO-Skate XL (NY) aus

  • Deichsel und VerbindungsstangeDie Transportfahrwerke der XL-Serie werden serienmäßig mit Deichsel und Verbindungsstangen ausgeliefert. Sonderlängen erhältlich auf Anfrage.
  • EinzellagerungBei den Fahrwerken der XL-Serie ist jede Rolle einzeln gelagert. Bei eventuell kurzzeitiger Überlast wird damit ein Durchbiegen der Achse verhindert.
  • Stabile VerbindungsstangenRobuste Verbindungsstangen aus stabilem verzinktem Vierkantrohr. Sonderlängen erhältlich auf Anfrage.
  • KombinierbarDie XL (NY)-Serie kann beliebig untereinander und mit Fahrwerken der Serien XL(PU)  BALANCE und DUO XL kombiniert werden. Die Summe der Einzeltraglasten ergibt die Gesamttraglast.
  • HTS PolyurethanrollenDie XL (PU) Fahrwerke werden serienmäßig mit HTS Polyurethanrollen ausgestattet. Diese können auch einzeln bestellt werden.
  •  HTS NylonrollenAlle Fahrwerke werden serienmäßig mit HTS Nylonrollen ausgestattet, die einen sehr geringen Rollwiderstand haben. Sie werden aus Vollmaterial gefertigt und nicht im Spritzgußverfahren hergestellt. Dadurch sind diese besonders hochwertig und abriebfest. Die sehr hohen Traglasten, die daraus auch resultieren, können mit Rollen aus herkömmlichen Nylonrohren niemals erreicht werden. HTS Nylonrollen können auch einzeln bestellt werden.

Für spezielle Anwendungsfälle, in denen unsere Standardgeräte aus dem Seriensortiment nicht ausreichen, konstruieren wir individuell auf die Kunden zugeschnittene Sonderlösungen.

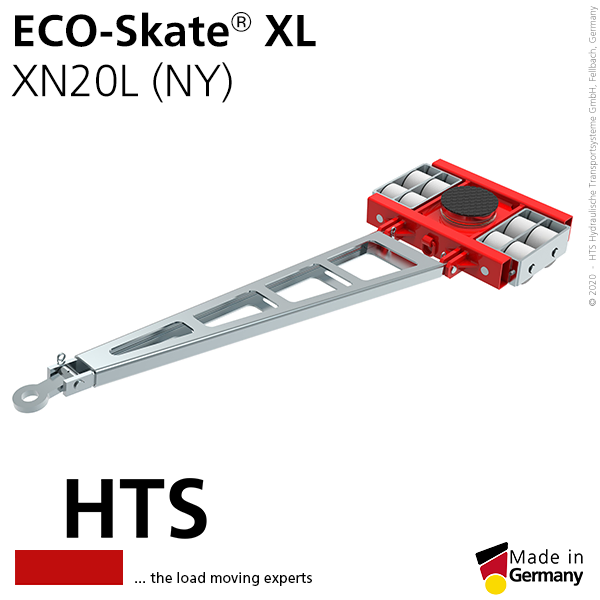

ECO-Skate-XL-XN20L-NY

XN20L (NY)

Artikelnummer
Artikelnummer 10.200.03.10
Traglast
Traglast 20000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 8 St.
Auflagefläche
Auflagefläche Ø 220 mm
Maße L x B x H
Maße L x B x H 568 x 724 x 180 mm
Deichsellänge
Deichsellänge 1620 mm
Gewicht
Gewicht 127 kg

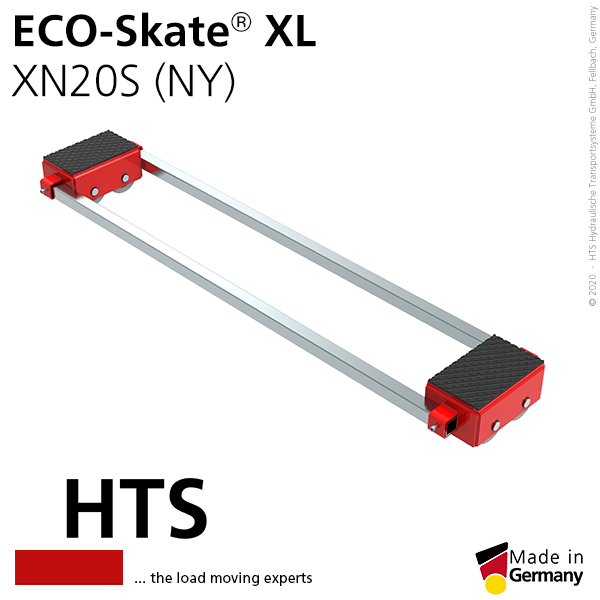

ECO-Skate-XL-XN20S-NY

XN20S (NY)

Artikelnummer
Artikelnummer 10.200.03.20
Traglast
Traglast 2 x 10000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 2 x 4 St.
Auflagefläche
Auflagefläche 318 x 190 mm
Maße L x B x H
Maße L x B x H 456 x 216 x 180 mm
Verstellbarkeit
Verstellbarkeit 220 — 1940 mm
Gewicht
Gewicht 81 kg

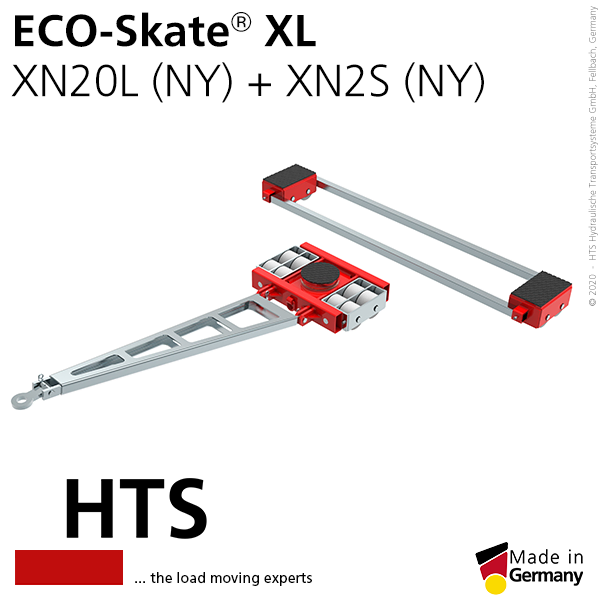

ECO-Skate-XL-XN20L-NY-XN20S-NY-Set

XN20L (NY) + XN20S (NY) Set

Artikelnummer
Artikelnummer 10.200.03.xx
Traglast
Traglast 40000 kg

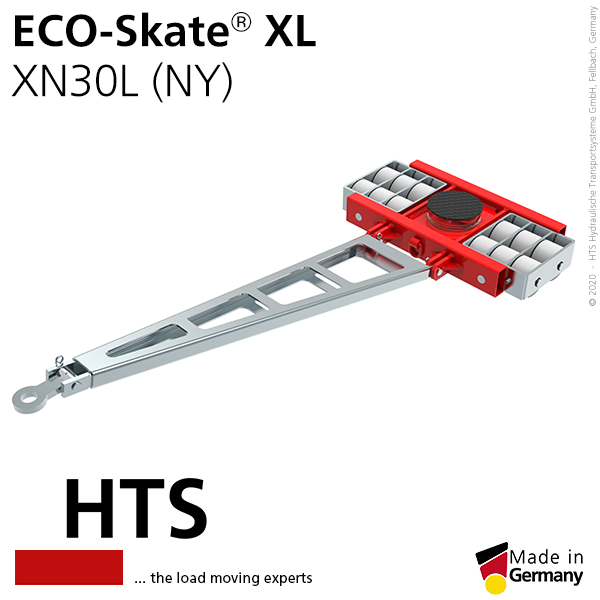

ECO-Skate-XL-XN30L-NY-174px

XN30L (NY)

Artikelnummer
Artikelnummer 10.300.03.10
Traglast
Traglast 30000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 12 St.
Auflagefläche
Auflagefläche Ø 220 mm
Maße L x B x H
Maße L x B x H 567 x 931 x 180 mm
Deichsellänge
Deichsellänge 1620 mm
Gewicht
Gewicht 149 kg

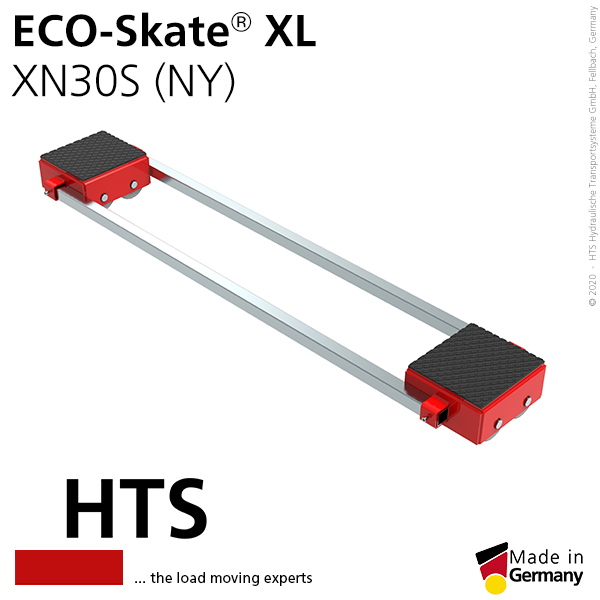

ECO-Skate-XL-XN30S-NY-174px

XN30S (NY)

Artikelnummer
Artikelnummer 10.300.03.20
Traglast
Traglast 2 x 15000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 2 x 6 St.
Auflagefläche
Auflagefläche 318 x 285 mm
Maße L x B x H
Maße L x B x H 456 x 313 x 180 mm
Verstellbarkeit
Verstellbarkeit 320 — 1940 mm
Gewicht
Gewicht 108 kg

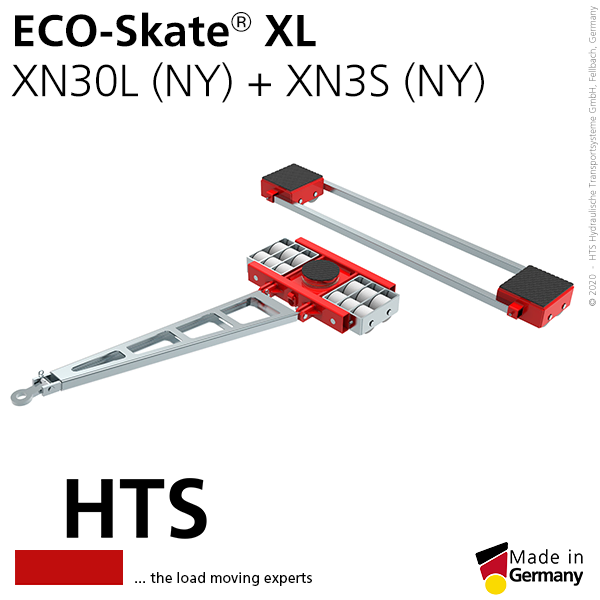

ECO-Skate-XL-XN30L-NY-XN30S-NY-Set-

XN30L (NY) + XN30S (NY) Set

Artikelnummer
Artikelnummer 10.300.03.xx

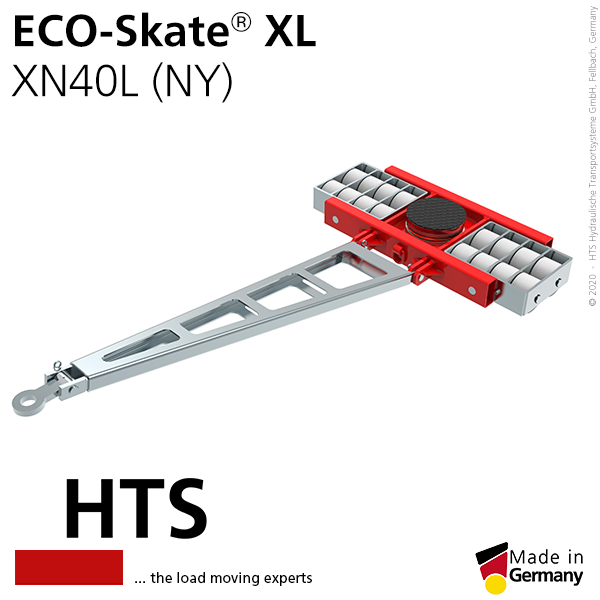

ECO-Skate-XL-XN40L-NY

XN40L (NY)

Artikelnummer
Artikelnummer 10.400.03.10
Traglast
Traglast 40000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 16 St.
Auflagefläche
Auflagefläche Ø 250 mm
Maße L x B x H
Maße L x B x H 567 x 1138 x 180 mm
Deichsellänge
Deichsellänge 1620 mm
Gewicht
Gewicht 182 kg

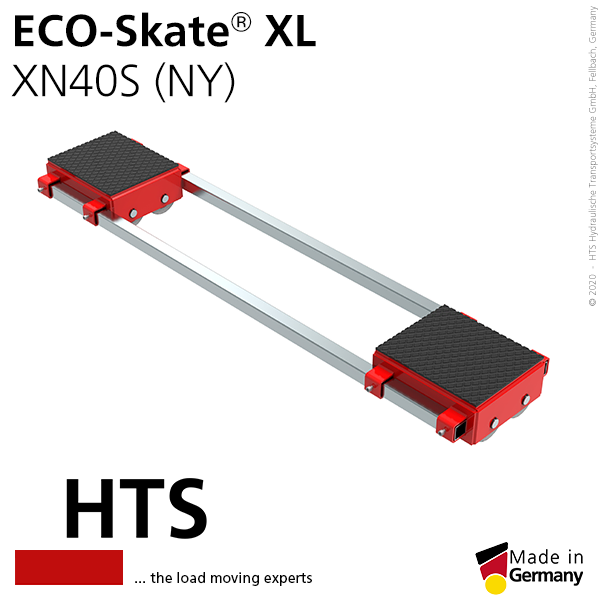

ECO-Skate-XL-XN40S-NY

XN40S (NY)

Artikelnummer
Artikelnummer 10.400.03.20
Traglast
Traglast 2 x 20000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 2 x 8 St.
Auflagefläche
Auflagefläche 318 x 382 mm
Maße L x B x H
Maße L x B x H 456 x 410 x 180 mm
Verstellbarkeit
Verstellbarkeit 420 — 1660 mm
Gewicht
Gewicht 135 kg

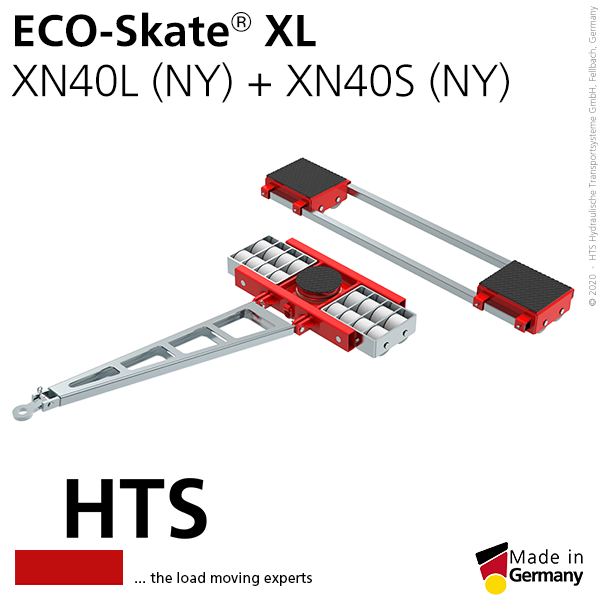

ECO-Skate-XL-XN40L-NY-XN40S-NY-Set

XN40L (NY) + XN40S (NY) Set

Artikelnummer
Artikelnummer 10.400.03.xx
Traglast
Traglast 80000 kg

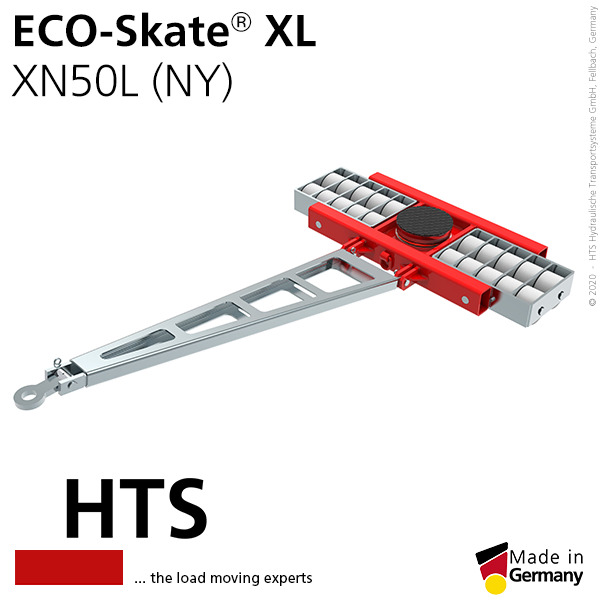

ECO-Skate-XL-XN50L-NY

XN50L (NY)

Artikelnummer
Artikelnummer 10.500.03.10
Traglast
Traglast 50000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 20 St.
Auflagefläche
Auflagefläche Ø 250 mm
Maße L x B x H
Maße L x B x H 607 x 1335 x 180 mm
Deichsellänge
Deichsellänge 1620 mm
Gewicht
Gewicht 214 kg

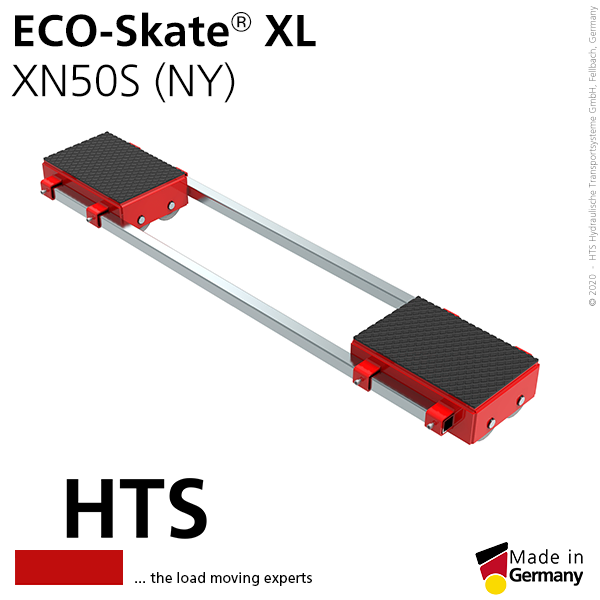

ECO-Skate-XL-XN50S-NY

XN50S (NY)

Artikelnummer
Artikelnummer 10.500.03.20
Traglast
Traglast 2 x 25000 kg
Rollengröße
Rollengröße Ø 140 x 85 mm
Anzahl der Rollen
Anzahl der Rollen 2 x 10 St.
Auflagefläche
Auflagefläche 318 x 480 mm
Maße L x B x H
Maße L x B x H 456 x 507 x 180 mm
Verstellbarkeit
Verstellbarkeit 550 — 1650 mm
Gewicht
Gewicht 174 kg

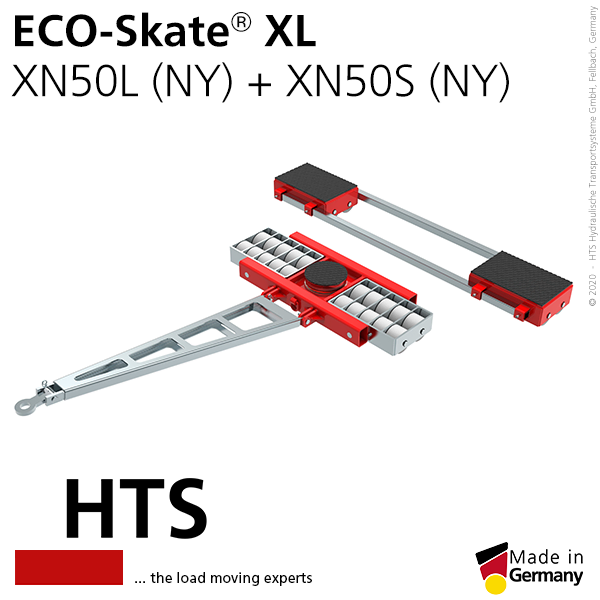

ECO-Skate-XL-XN50L-NY-XN50S-NY-Set

XN50L (NY) + XN50S (NY) Set

Artikelnummer
Artikelnummer 10.500.03.xx
Traglast
Traglast 100000 kg
